📺 Loadviewer
Dokumentation für Anwender und Administratoren
🚀 Schnellnavigation
📋 Übersicht

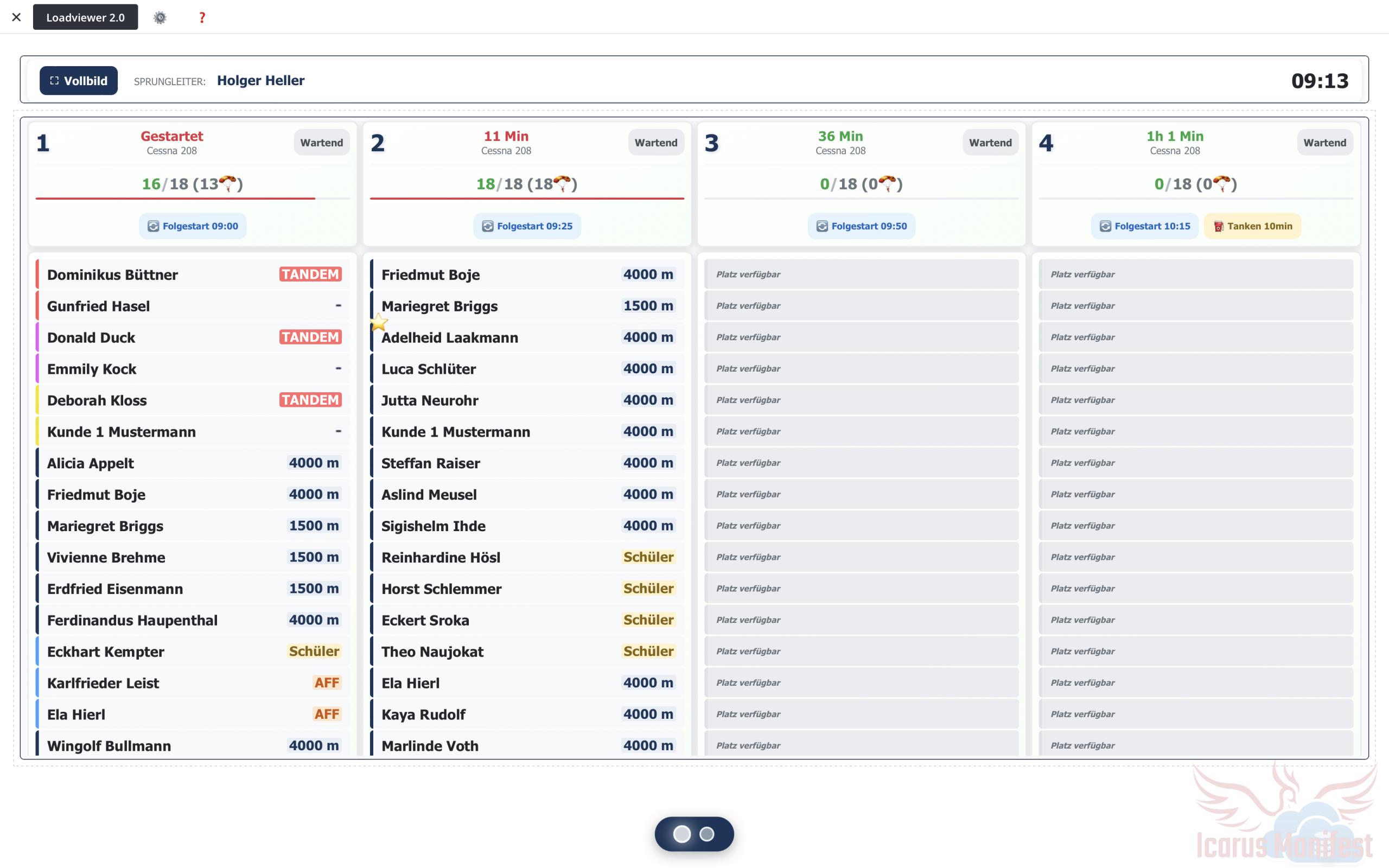

Der Loadviewer ist ein Echtzeit-Dashboard zur Anzeige der aktuellen Flugplanung für Springer in der Packhalle. Er zeigt alle relevanten Informationen zu anstehenden Loads, Teilnehmern und Flugzeiten auf einen Blick.
SPRUNGLEITER: Max Mustermann
⛶ Vollbild
14:30Loadviewer Mockup
🔢 Load-Übersicht
Zeigt bis zu 4 Loads gleichzeitig mit Timer, Kapazität und Status
👥 Teilnehmer-Liste
Namen, Team-Nummern, Disziplinen und Absprunghöhen
🔄 Auto-Rotation
Automatischer Wechsel zwischen Load-Gruppen
📺 Empfohlene Nutzung: Ideal für große Bildschirme oder Monitore in der Packhalle, um Springern einen schnellen Überblick über anstehende Loads zu geben.
⚙️ Einstellungen
Der Loadviewer bietet verschiedene Konfigurationsoptionen, um die Anzeige an die Bedürfnisse des Dropzone-Betriebs anzupassen.
| Einstellung | Typ | Beschreibung |
|---|---|---|
| Namensanzeige Sprungleiter | An/Aus | Zeigt den Namen des aktuellen Sprungleiters im Header an |
| Mehrfach-Loadviewer | An/Aus | Ermöglicht die Anzeige mehrerer Loadviewer-Instanzen |
| Absetzflugzeug | An/Aus | Zeigt den Namen des Absetzflugzeugs im Load-Header |
| Anzahl Schirme | An/Aus | Zeigt die Anzahl der Fallschirme (🪂) in der Kapazitätsanzeige |
| Timer | An/Aus | Zeigt einen Countdown bis zum geplanten Start |
| Anzeige "Folgestart" | An/Aus | Zeigt ein Badge wenn der Load ein Folgestart ist |
| Anzeige "Tankpause" | An/Aus | Zeigt einen großen TANKEN-Block wenn eine Tankpause ansteht |
| Gelandeten Load anzeigen | An/Aus | Zeigt den zuletzt gelandeten Load zusätzlich an |
| Load-Rotation | An/Aus | Aktiviert die automatische Rotation bei mehr als 4 Loads |
| Anzeigendauer | Sekunden | Zeit bis zum Wechsel zur nächsten Load-Gruppe (Standard: 30 Sek) |
Tipp: Für den Packhallen-Monitor empfehlen wir alle Anzeigeoptionen zu aktivieren und die Anzeigendauer auf 20-30 Sekunden einzustellen.
🔢 Load-Header
Jede Load-Säule hat einen Header-Bereich mit allen wichtigen Informationen auf einen Blick.
🔢 Load-Nummer
Die fortlaufende Nummer des Loads wird groß und prominent links angezeigt.
⏱️ Timer / Countdown
Zeigt die verbleibende Zeit bis zum geplanten Start an:
- Grün: Countdown läuft normal
- Format: "X Min" oder "Xh Y Min"
✈️ Absetzflugzeug
Name des Flugzeugs (z.B. "Cessna 208") wird unter dem Timer angezeigt, wenn aktiviert.
📊 Kapazitätsanzeige
Zeigt die Belegung des Loads:
- Format: "14/18 (10🪂)"
- Bedeutung: 14 belegt / 18 Plätze (10 Fallschirme)
- Farbbalken: Visuelle Darstellung der Auslastung
🔄 Folgestart-Badge
Blaues Badge mit Uhrzeit wenn der Load ein Folgestart ist:
🔄 Folgestart 13:50
👥 Teilnehmer-Anzeige
Die Teilnehmer-Liste zeigt alle gebuchten Springer eines Loads mit relevanten Details.
Angezeigte Informationen
🔢 Team-Nummer
Farbcodierte Nummer links neben dem Namen. Springer im gleichen Team haben die gleiche Farbe und Nummer.
👤 Name
Vor- und Nachname des Springers. Bei Tandems wird der Passagiername angezeigt.
🪂 Disziplin-Badge
Zeigt die Sprungdisziplin an:
- TANDEM Tandemsprung
- AFF AFF-Ausbildungssprung
- Schüler Schüler-Solosprung
- Weitere Disziplinen mit Icons (FS, FF, WS, etc.)
📏 Absprunghöhe
Die geplante Absprunghöhe in Metern (z.B. "4000 m") wird rechts angezeigt.
Spezielle Anzeigen
⭐ Load-Organisator
Der Organisator einer Gruppe wird mit einem Stern (⭐) markiert.
➖ Leere Plätze
Nicht belegte Sitzplätze werden als "Platz verfügbar" in grau angezeigt.
ℹ️ Team-Farben: Bis zu 10 verschiedene Team-Farben werden automatisch vergeben, um Gruppen visuell zu unterscheiden.
🚦 Load-Status
Jeder Load hat einen Status, der farblich im Header und am Rahmen der Load-Karte dargestellt wird.
Wartend
Load ist geplant, noch nicht aufgerufen
15-min
15-Minuten-Aufruf aktiv
Gestartet
Flugzeug ist in der Luft
Gelandet
Load ist gelandet
Tipp: Der Rahmen der Load-Karte ändert seine Farbe entsprechend dem Status für eine schnelle visuelle Erkennung.
⭐ Spezial-Anzeigen
Besondere Situationen werden prominent im Loadviewer dargestellt.
⛽ TANKEN-Anzeige
Wenn für einen Load eine Tankpause markiert ist, wird anstelle der Teilnehmerliste ein großer TANKEN-Block mit Zapfsäulen-Icon angezeigt. Der Rahmen der Karte wird orange.
🔄 Load-Rotation
Bei mehr als 4 aktiven Loads werden diese in Gruppen von je 4 Loads unterteilt. Die Gruppen rotieren automatisch nach der eingestellten Anzeigendauer.
- Punkte-Indikator: Zeigt die aktuelle Gruppe an
- Automatischer Wechsel: Alle X Sekunden (einstellbar)
🛬 Gelandeter Load
Optional kann der zuletzt gelandete Load weiterhin angezeigt werden. Dies hilft Springern zu sehen, welcher Load gerade gelandet ist.
🎯 Disziplin-Icons
Verschiedene Sprungdisziplinen werden mit spezifischen Icons angezeigt:
- FS (Formationsspringen)
- FF (Freefly)
- WS (Wingsuit)
- CF (Canopy Formation)
- HP (High Performance)
- und weitere...
🖥️ Vollbild-Modus
Der Loadviewer kann im Vollbild-Modus betrieben werden – ideal für dedizierte Anzeige-Monitore in der Packhalle.
⛶ Vollbild aktivieren
Klicken Sie auf den "Vollbild"-Button im Header rechts neben der Uhrzeit. Der Browser wechselt in den Vollbild-Modus und das Dashboard nutzt den gesamten Bildschirm.
🚪 Vollbild beenden
Drücken Sie
ESC oder klicken Sie erneut auf den Vollbild-Button, um den Vollbild-Modus zu beenden.📐 Automatische Anpassung
Im Vollbild-Modus passt sich die Höhe des Dashboards automatisch an:
- Normal: 88% der Fensterhöhe
- Vollbild: 95% der Fensterhöhe
✅ Empfehlung: Für den Dauerbetrieb auf einem Packhallen-Monitor aktivieren Sie den Vollbild-Modus und deaktivieren Sie den Bildschirmschoner.
Header-Elemente
Der Header im oberen Bereich zeigt folgende Informationen:
🖼️ Logo
Das Icarus Manifest Logo für Branding in der Packhalle
👤 Sprungleiter
Name des aktuell eingeteilten Sprungleiters (optional)
🕐 Uhrzeit
Aktuelle Uhrzeit, wird jede Sekunde aktualisiert
